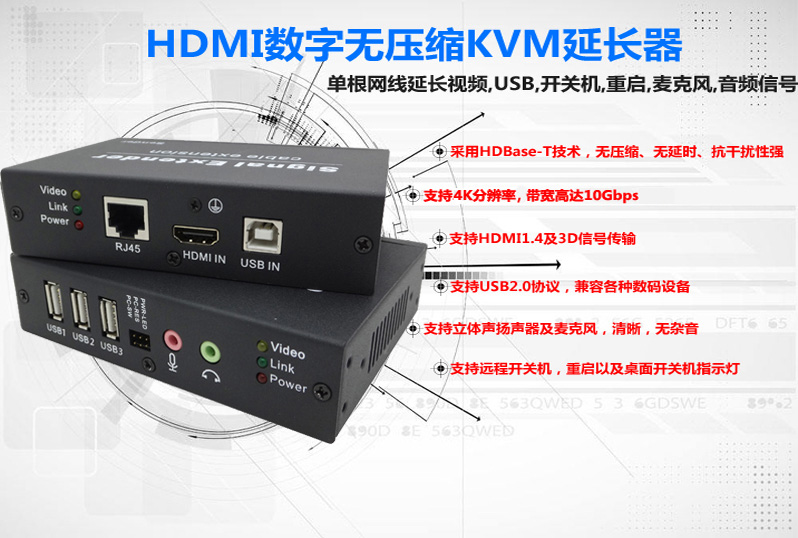

HDB-100HU4是朗恒科技采用HDBase-T技術研發的HDMI KVM延長器，本產品由發送器(標有 Sender字樣)和接收器（標有Receiver字樣）組成，能通過單根屏蔽網線把HDMI視頻、音頻(選配)、麥克(選配)、USB、遠程開關機延長到遠端，最遠傳輸距離100米，采用高帶寬無損技術進行數字信號傳輸, 用戶可以在遠端開關計算機主機及控制使用計算機，進行拷貝數據，網絡游戲、網上聊天聽音樂等娛樂活動，圖像效果清晰自然，無延時。可把主機放在一個安全集中的地方，這樣方便維護管理，保證設備的安全性，并減少噪音和發熱。

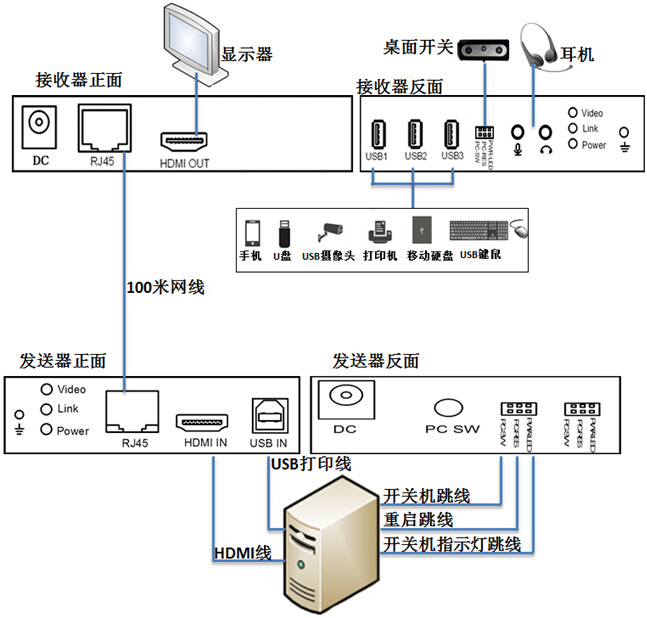

連接示意圖
|
功能 |
輸入 |
發送器：一路（HDMI、USB、開關機、重啟、開關機指示燈） |
|
輸出 |
接收器:一路（HDMI、AUDIO、MIC、開關機、重啟、開關機指示燈），三路USB |
|
|
傳輸距離 |
0-100米 |
|
|
視頻接口及性能 |
發送器視頻接口 |
HDMI |
|
接收器視頻接口 |
HDMI |
|
|
HDMI協議 |
HDMI1.4 |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
視頻分辨率 |
800×600@60HZ;1024×768@60HZ; 1280×720@60H;1280×800@60HZ; 1280×1024@60HZ;1360×768@60HZ; 1440×900@60HZ;1600×1200@60HZ;
1680×1050@60HZ;1920×1080@60HZ; |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
音頻接口及性能 |
接口類型 |
發送器USB輸入，接收器轉出3.5mm 立體聲音頻插座 |
|
帶寬 |
10HZ~20KHZ |
|
|

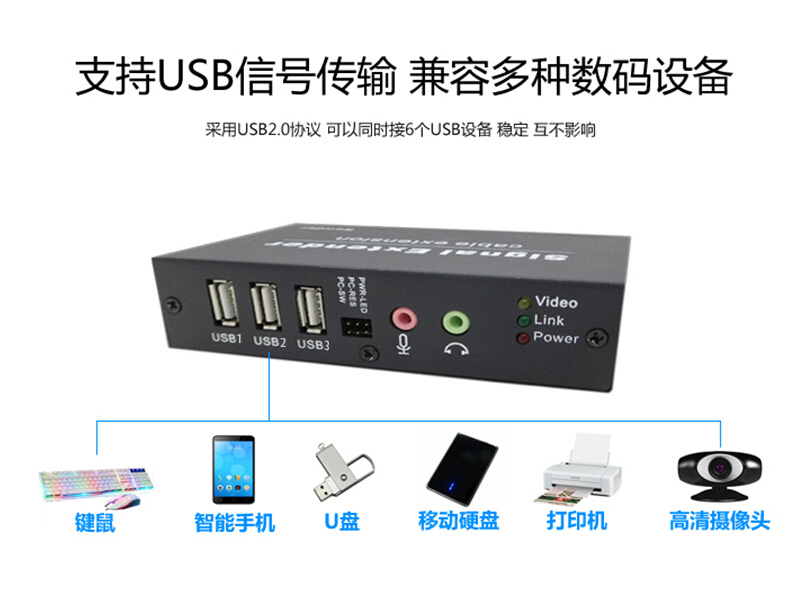

USB接口 |
接口類型 |
發送器B型母口 |
|
接收器A型母口 |
||
|
協議 |
支持USB2.0 |
|
|
傳輸接口 |
RJ45 |
Cat5E/Cat6(需使用屏蔽網線) |
|
屬性 |
產品尺寸 |
發送器：125mm×88mm×30mm 接收器：125mm×88mm×30mm |
|
外包裝尺寸 |
280mm×250mm×70mm |
|
|
毛重 |
1.31Kg |
|
|
電源部分 |
適用電壓范圍 |
輸入：AC100V-240V～50/60HZ 輸出：DC12V/1.5-2A |
|
功耗 |
發送器：6W 接收器：9W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
發送器 |
一個 |
標配 |
|
2 |
接收器 |
一個 |
標配 |
|
3 |
HDMI視頻線 |
一條 |
標配 |
|
4 |
USB打印線 |
一條 |
標配 |
|
5 |
跳線(三合一) |
一條 |
選配 |
|
6 |
桌面開關 |
一個 |
選配 |
|
7 |
電源適配器 |
兩個 |
標配 |
|
8 |
使用手冊 |
一本 |
標配 |
|
9 |
保修卡 |
一張 |
標配 |
