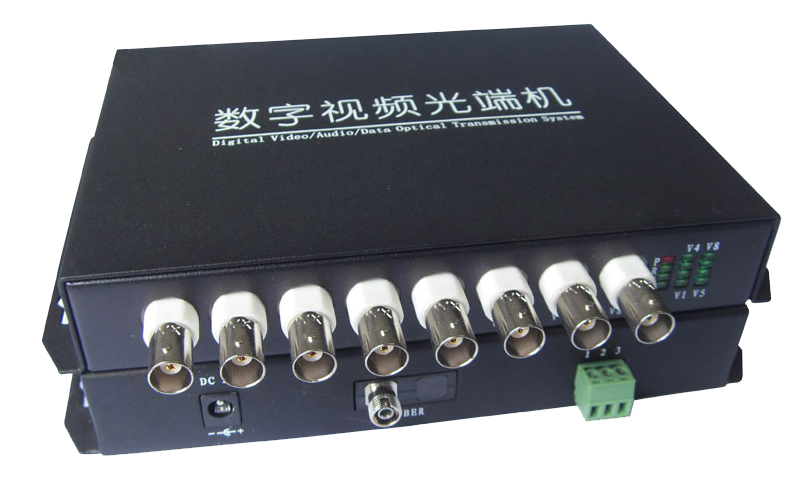

OAV-4V-D1是郎恒科技提供給用戶在一根光纖上實現四路視頻、一路485數據信號遠距離、高保真、高質量的傳輸的監控視頻光端機。該產品采用無壓縮、全數字數碼視頻糾錯及千兆光纖傳輸技術，產品的優化設計保證了在惡劣環境下的高可靠性運行，各種狀態指示燈提供了快速的系統診斷功能。
型號列表
|
型號 |
特點 |
選擇 |
|
OAV-1V-D1 |
1路視頻，1路485數據 |
□ |
|
OAV-2V-D1 |
2路視頻，1路485數據 |
□ |
|
OAV-4V-D1 |
4路視頻，1路485數據 |
□ |
|
OAV-8V-D1 |
8路視頻，1路485數據 |
□ |
|
OAV-16V-D1 |

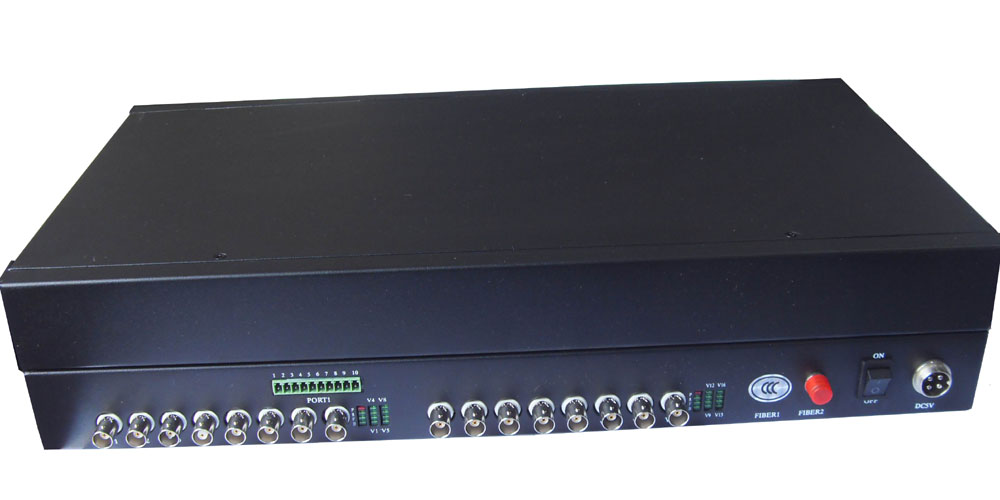

16路視頻，1路485數據，1U機架 |
□ |
|
OAV-32V-D1 |
32路視頻，1路485數據，2U機架 |
□ |
|
OAV-1V |
1路視頻 |
□ |
|
OAV-2V |
2路視頻 |
□ |
|
OAV-4V |
4路視頻 |
□ |
|
OAV-8V |
8路視頻 |
□ |
|
OAV-16V |
16路視頻， 1U機架 |
□ |
|
OAV-32V |
32路視頻， 2U機架 |
□ |
|
備注 |
V:視頻 D:數據 |
|

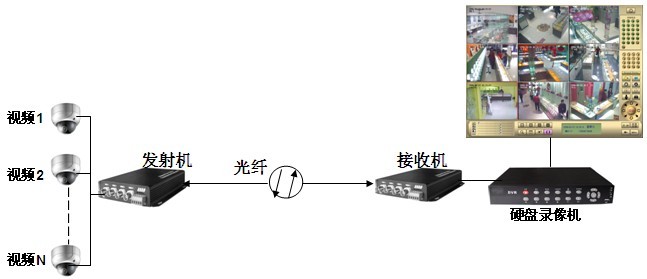

系統連接示意圖
主要功能與特點
1,10位數字編碼及無壓縮、高分辨率視頻傳輸
2,自動兼容PAL、SECAM、NTSC等視頻制式
3,自動功率調解，自動溫度補償電路，自動恢復過載保護
4,光纖接口ST/FC/SC可選，多模2KM,單模傳輸距離20-120KM可選
5,支持視頻無損再生中繼
6,專用ASIC設計
7,工業級溫度范圍(-40 ℃～+85 ℃ ),適應更多環境
8,帶電熱插拔
|
接口類型: |
BNC |
|
信號制式： |
PAL/NTSC/SECAM |
|
標稱輸入輸出電平： |
1Vp-p |
|
標稱輸入輸出阻抗： |
75Ω |
|
每通道帶寬： |
6.5MHz |
|
抽樣頻率： |
16.6MHz |
|
量化等級： |
8bit |
|
微分增益： |
1% 典型值 |
|
微分相位： |
1°典型值 |
|
加權信噪比： |
63dB典型值 |
2、數據
RS485 數據接口
RS-485 數據速率：0-1.2Mbps
RS-485 最大節點數： 128 個
RS-485最大距離 ：1200 米
RS-485數據協議：全透明支持任意RS-485協議,包括 RS-485 輪詢或 Modbus協議
RS-485接口： 反向RS-485，工業標準接線端子
3、光接口
光發射：激光二極管
波長：多模(850nm),單模(1310nm、1550nm)
光纖數量：1
光學接口：FC(SC/ST可選)
4、環境
MTBF：> 100,000 hours
工作溫度：-40 ℃～+85 ℃
存儲溫度：-45 ℃～+95 ℃
工作濕度：0% to 95%,無凝露
5、電源
DC 5V/2A-4A
6、指示燈
電源, 系統同步狀態
視頻輸入輸出狀態,
光鏈路指示燈
數據指示燈
7、毛重:0.8Kg
