2U機架多屏寶結合4K高速HDMI延長器應用華潤數字體驗中心方案

一．項目背景：

      隨著5G技術的推動下，現如今各行各業都開始朝著數字化方向邁進。展覽展示行業更是將傳統圖文靜態逐漸演變成數字多媒體的動態展示形式，數字多媒體展廳取代了傳統展廳成為了這個時代的主流。數字化展廳合理利用科技手段，可以大大提升展廳深度寬度高度，視覺效果震撼，提升信息傳播效率，這種展示形式新奇有趣效率高，更受大眾的歡迎。


二．需求分析
      工程項目中機房信號源主機與投影儀距離相隔最遠100米遠，需要使用多臺超高清拼接處理器和多套高清HDMI延長器遠距離視頻傳輸，經過拼接處理器每個視頻接口連接延長器延長到投影儀，要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。設備上機架，集中供電，統一管理。

三．解決方案
      深圳市朗恒科技有限公司提供L5-2U超高清拼接處理器機架和IPHE-125H插卡式多路延長器，24路4K無壓縮HDMI延長器的發送器或者接收器只需接入一個220V電源，機架固定于機柜，便于工程的安裝和集中管理。

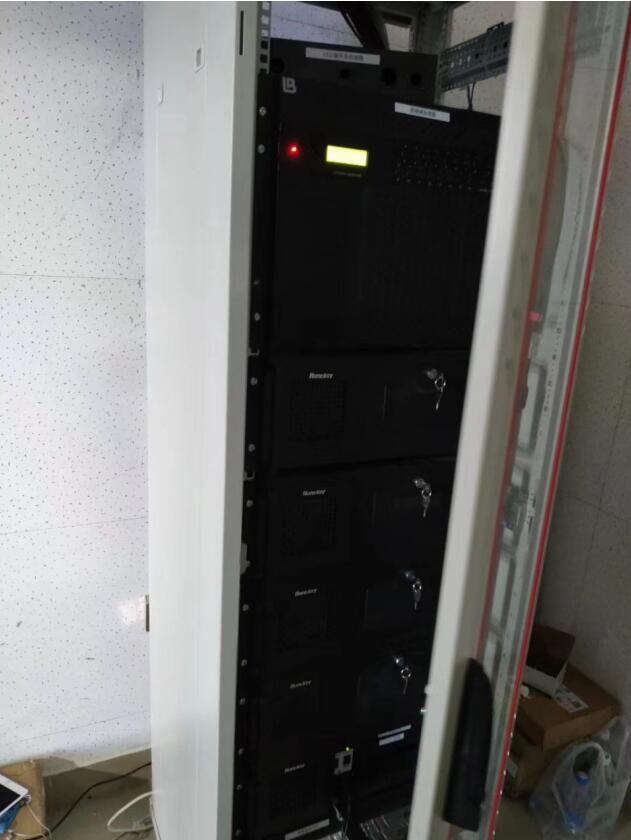

現場設備圖：


四．方案圖

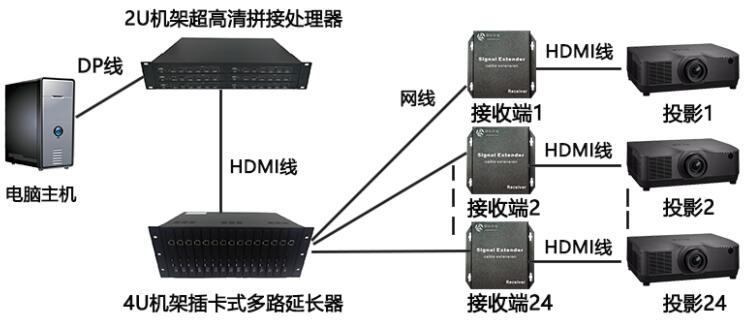

1,投影融合方案結構圖

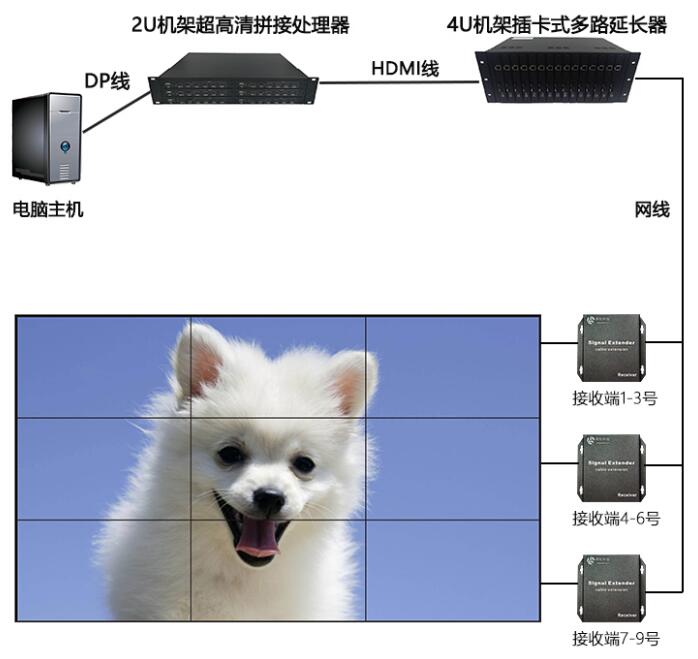

2.拼接方案結構圖

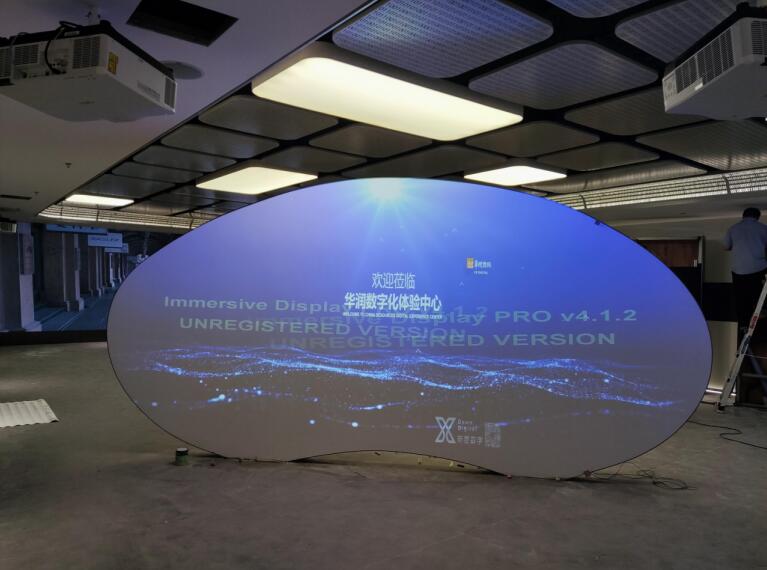

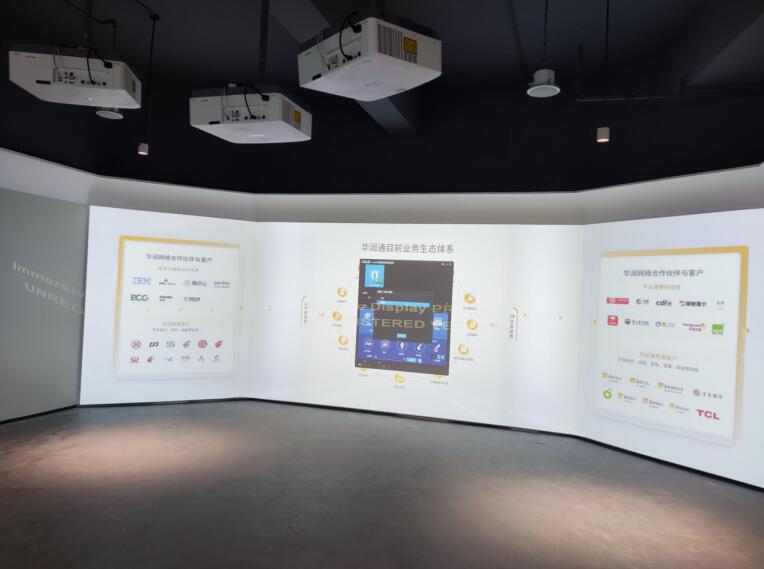

現場投影融合展示圖

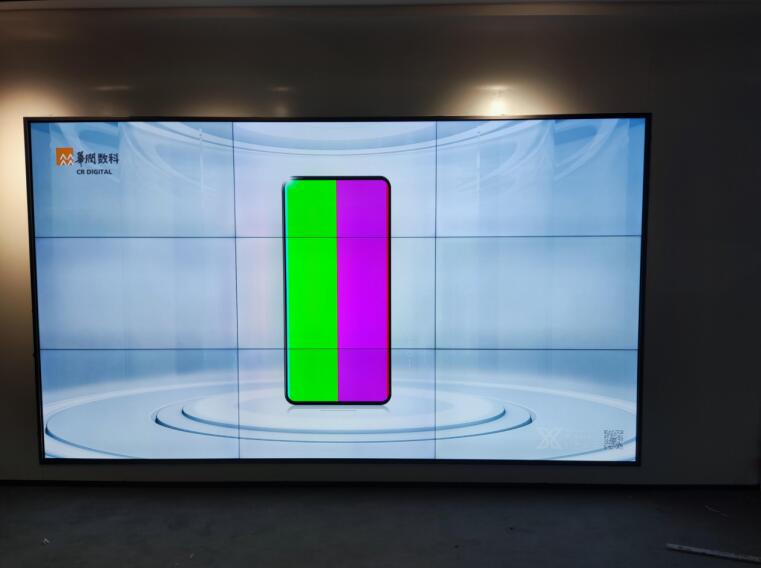

現場拼接展示圖

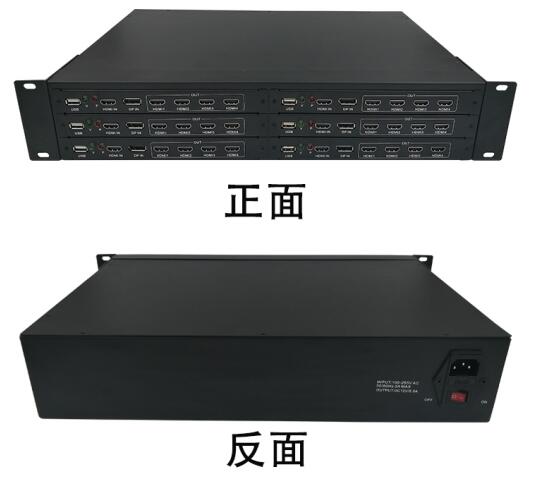

產品圖片



六.2U機架產品主要特點
◆ 標準機箱，可安裝在機房機架中，便于統一管理和維護;
◆ 采用模塊化電源設計，維護方便，屏蔽性更好，防止了電源產生的電磁信號干擾模塊組的正常運行;
◆ 機架最多可同時接入6個板卡，集中供電管理;
◆ AC 220V供電方式，使系統適用于多種工作環境；
◆ 支持多模塊同時工作，極大地提高了系統的應用性；
◆ 適用電源波動范圍較大的地區
