WH-500D用于公司會議室無線HDMI傳輸方案
Time: 2018-06-11一， 應用背景
現代的企業會議室都配備了高清的顯示設備（高清電視機或者投影機），播放設備都是移動性較好的筆記本，開會時需要在會議室的屏幕上同步清晰的顯示筆記本等播放的視頻和聲音。通過無線高清影音傳輸設備可以輕松完成，會議開始的時候就可以將內容同步高清傳輸到會議室的液晶電視機或者高清投影機上。
二， 方案結構

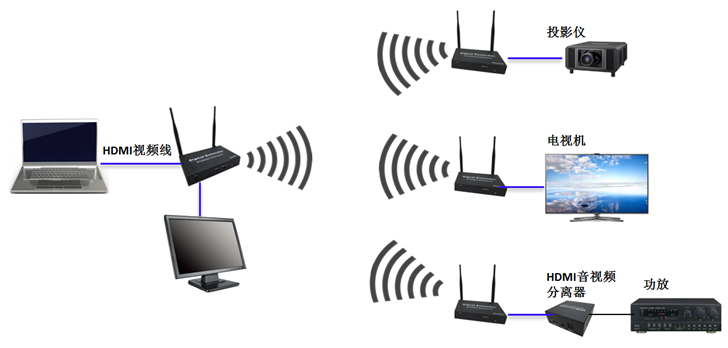

方案圖上所示，筆記本通過無線發射器將信號傳輸到各個接收器，本地端帶有環出接口，也可以支持1080P視頻信號，遠端通過增加音視頻分離器設備將音頻信號進行剝離接入功放或者調音臺進入會議室的音響系統。
三，方案優勢
1、成本廉價：有線通信方式的建立必須鋪設線纜，因此需要一定的人力和物力；而無線數據傳輸方式則無需布線和架設線槽，只需要在每個終端連接無線傳輸器可以了，不但降低施工成本，而且使房間干凈整潔。
2、適應性好：在不同的房間進行信號傳輸暢通無阻，有較強的穿透能力。
3、擴展性好：在用戶組建好一個無線傳輸系統之后，常常因為系統的需要增加新的設備。如果采用有線的方式，需要重新的布線，施工比較麻煩，而且還有可能破壞原來的通訊線路，但是如果采用無線數據傳輸方式，只需將新增設備就可以實現系統的擴充了，相比之下有更好的擴展性。
4、設備維護更容易實現：有線通訊鏈路的維護需沿線路檢查，出現故障時，一般很難及時找出故障點，而采用無線數據傳輸方式只需維護無線傳輸設備，出現故障時則能快速找出原因，恢復系統的正常運行。
四，產品介紹
五，技術指標
|
功能 |
輸入信號數 |
發送器：1路HDMI |
|
輸出信號數 |
發送器：1路HDMI 接收器：1路HDMI |
|
|
傳輸距離 |
空曠距離傳輸：0-500米 |
|
|
視頻傳輸性能及接口部分 |
視頻輸入/輸出接口 |
HDMI |
|
支持HDMI版本 |
HDMI1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i |
|
|
支持視頻色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音頻格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
輸入輸出TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
|
輸入輸出DDC信號 |
5Vp-p(TTL) |
|
|
無線 |
頻率 |
5.8GHZ |
|
發送/接收天線 |
外置 |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 165 mm×105 mm×30 mm |
|
外殼 |
鐵殼 |
|
|
顏色 |
黑色 |
|
|
電源部分 |
適應電壓范圍 |
DC9V/2A |
|
發送器功耗 |
7W |
|
|
接收器功耗 |
6W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
