TVO-3H無壓縮HDMI視頻光端機用于4K拼接大屏方案
Time: 2017-11-17
隨著液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等電視幕墻相關技術的發展，新型拼接幕墻在工程應用的終端大屏幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕墻，受到了廣泛的歡迎。
產品主要特點
2.傳輸速率高達18Gbps。
3.既支持單模光纖，又支持多模光纖。
4.單芯光纖傳輸，節約線材成本。
5.支持4K×2K分辨率。
6.光模塊支持雙向傳輸。
7.支持HDMI的透傳，自動讀取EDID,能夠兼容不同品牌顯示輸出設備。
功能
輸入信號數
1路HDMI
輸出信號數
1路HDMI
傳輸距離
多模：最遠600米
單模：最遠4千米
視頻傳輸性能
HDMI分辨率
最高支持4K×2K
支持視頻色彩格式
24位/30位/36位
支持音頻格式
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
最大傳輸速率
18Gbps
輸入輸出TMDS信號
0.5-1.5Vp-p(TTL)
輸入輸出DDC信號
5Vp-p(TTL)
光學部分
光輸入，輸出接口
單/多模 SC型
傳輸波長
1310nm/1550nm
電源部分
適應電壓范圍
輸入：AC110V-220V，50/60HZ
輸出：DC9V/1A
功耗
發送器：5W
接收器：5W
屬性
尺寸（長×寬×高）
發送器：106mm×58mm×25mm
接收器：106mm×58mm×25mm
外殼
鐵質材料
顏色
黑色
凈重
0.4kg
操作環境
存儲溫度
-40-80℃
濕度
0-95% (無凝結）
工作溫度
-15℃-55℃
產品已成功應用于安防監控、拼接系統、LED大屏、視頻會議、投影等多種場合，產品長期工作性能穩定，質量可靠，傳輸效果清晰，深受用戶的好評，很多用戶表示在以后的工程當中還會再次采購我們的產品。
近年來4K的發展引領超高清時代，從某種程度而言，拼接屏行業高清化以及高清產品分辨率的不斷提升是拼接屏行業的必然趨勢。4K這種分辨率更高的超高清顯示規格與拼接屏的結合，無疑是將高清化深度發展的必然結果，也是市場需求的一種必然趨勢。但是工程項目中往往信號源主機與拼接大屏距離相隔較遠，那么如何能夠長距離傳輸并且保證信號傳輸到大屏幕上仍然能夠顯示高亮度、高對比度、切換無延時保證信息顯示的清晰、逼真、明亮呢。
朗恒科技TVO-3H無壓縮HDMI視頻光端機采用18Gbps高帶寬數字信號無壓縮技術進行傳輸，具有支持4K高清分辨率、無延時、抗干擾性強等優勢。

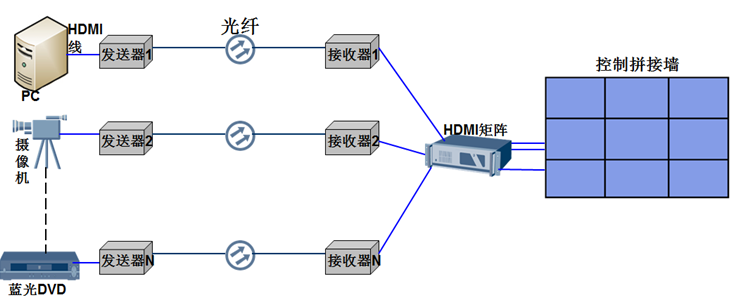

方案結構圖
從上圖我們可以了解到拼接系統高清視頻信號的傳輸方式和基本結構，當然先接入矩陣再通過HDMI光端機延長也是可以的，還可以接入視頻分配器，HDMI和DVI都同屬數字視頻接口，可以相互轉換，所以根據不同的工程環境要求可以靈活多變。

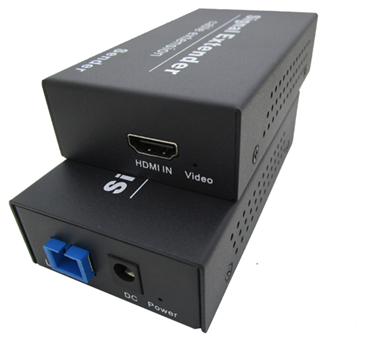

產品圖片
1.全數字，無壓縮，無延時傳輸。
技術參數
產品成功應用案例及領域
