DVB-100DU用于辦公桌面系統方案
Time: 2017-04-28
一，需求分析：

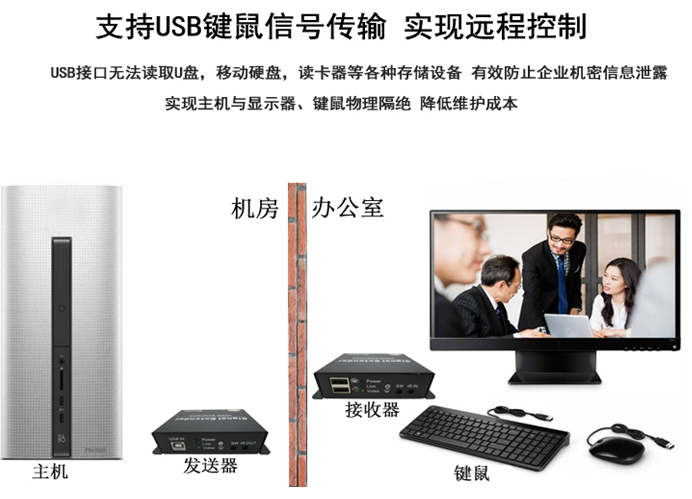

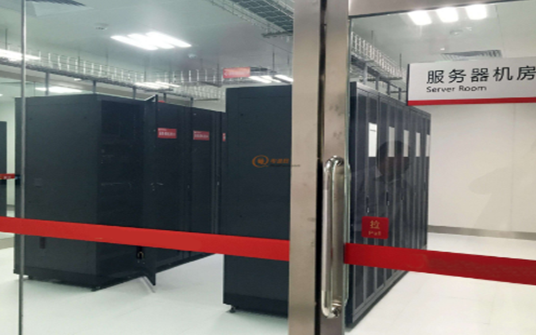

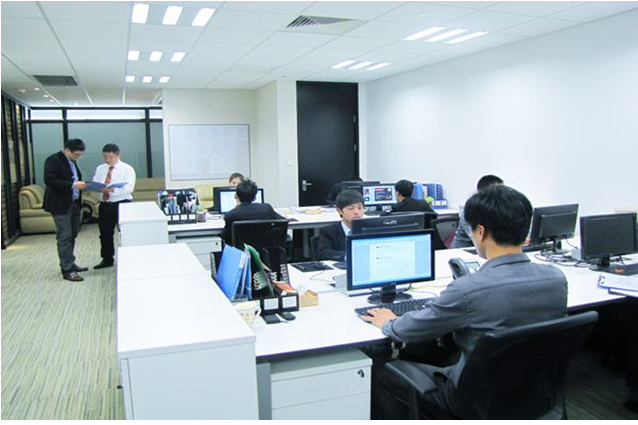

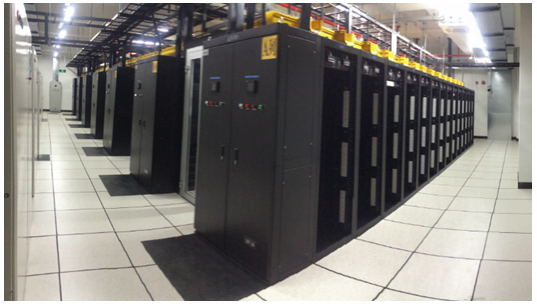

隨著信息化建設的不斷深入，計算機機房在各行業領域已經普及，數據服務中心與終端設備分離，隨之而來的就是—計算機機房的有效、安全管理，給各企業單位帶來了很大難題，計算機機房大小事故的不斷出現，使各單位對計算機機房的安全管理，越來越重視。市場上出現主機集中管理的產品也是多種多樣，通過計算機網絡，軟件，硬件進行管理,深圳市朗恒科技有限公司通過簡單易用純硬件設備———延長器使主機更方便集中管理。把電腦主機的視頻、鍵盤、鼠標、開關機信號通過延長器延長到遠端，從而可以使主機與操作終端分離達到主機集中管理的目的。其應用范圍也十分廣闊，包括:
方案優勢:
● 集中管理：對主機設備集中管理，降低故障率，節約硬件維護和人工成本
二，系統概要設計
2.1系統的可操作性和簡潔實用
每一臺主機對應著相應的延長器，所有的延長器均分為一發，一收，發送器接在主機端，用戶的終端接在接收器上，設備體積小，功耗低，便于安放。信號傳輸?shù)浇K端視頻畫面清晰，操作靈活，用戶在遠端操作就如在直接接在電腦主機上操作的效果一樣，不會感覺到有延時和模糊。
2.2信號傳輸介質選取

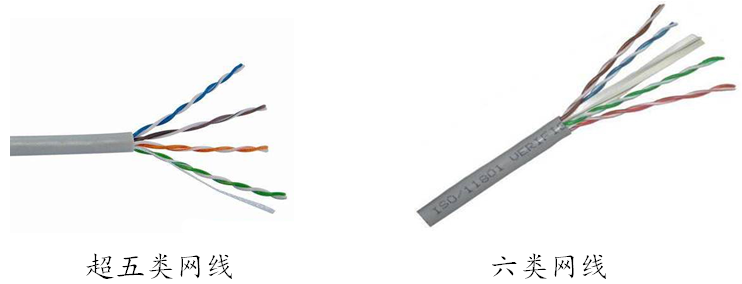

雙絞線線材采用絞線對傳輸，同時網線里面每對線絞距不同，長度不等，較好的抑制共模干擾，具有更強的抗干擾能力。雙絞線柔軟細長，是工程布線的基本線材，材料便宜，布線方便。
三，系統詳細設計及產品資料

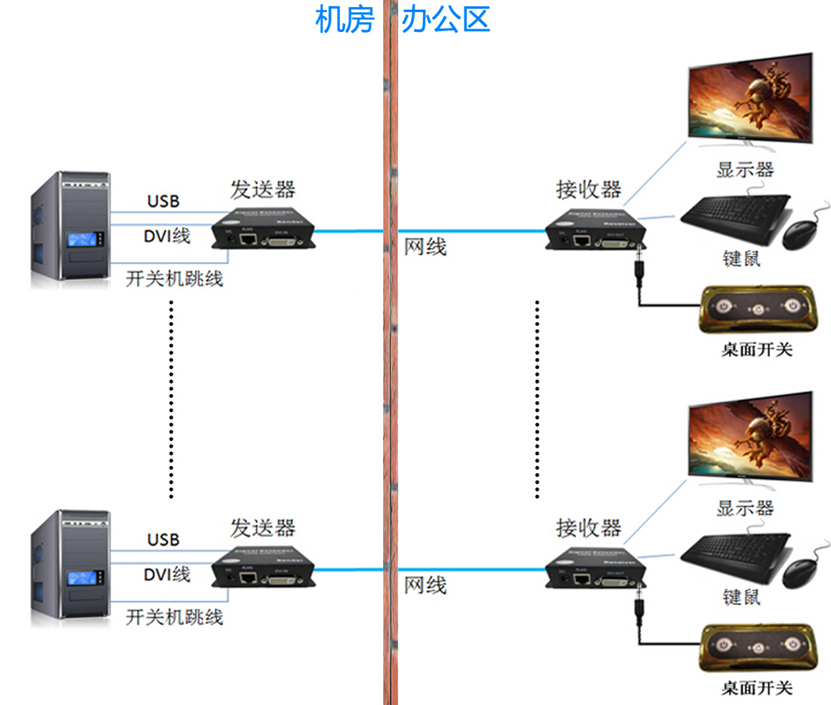

方案圖：
利用網線特有的抗干擾能力，將多種信號中心編碼在網線上面?zhèn)鬏敚捎锰赜械囊话l(fā)一收，前端編碼、后端解碼還原補償技術。在長距離傳輸上比視頻線材、鍵鼠線、音頻線有更好的效果和經濟性，目前已在雙絞線信號延長傳輸領域里面廣泛應用。

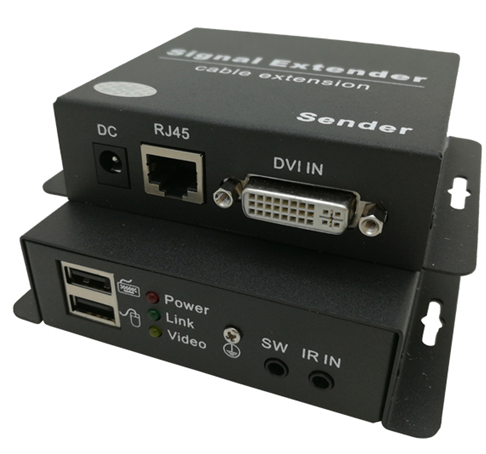

DVB-100DU產品資料：
產品特點
1，采用HDBase-T技術，全數字，無壓縮、無延時傳輸；
2，傳輸速率高達10Gbps；
3，最高分辨率4K×2K；
4，支持HDCP標準；
5，兼容HDMI信號；
6，具有紅外線傳輸功能（選配）；
7，具有遠程開關機/串口功能（選配）。
產品規格
|
功能 |
輸入信號數 |
發送器：一路（DVI、IR、遠程開關機、USB） |
|
輸出信號數 |
接收器：一路（DVI、IR、遠程開關機），兩路USB |
|
|
傳輸距離 |
DVB-70DU：0-70米 DVB-100DU：0-100米 |
|
|
視頻傳輸性能 |
視頻輸入接口 |
DVI-I接口(僅支持DVI-D信號) |
|
視頻輸出接口 |
DVI-I接口(僅支持DVI-D信號) |
|
|
分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i 最高支持4K×2K |
|
|
最大傳輸速率 |
10Gbps |
|
|
紅外 |
遙控接口 |
3.5mm音頻插座 |
|
遙控接口 |
紅外控制信號 |
|
|
USB |
協議 |
僅支持USB有線/無線鍵鼠 |
|
電源部分 |
適應電壓范圍 |
輸入：AC110V-220V，50/60HZ 輸出：DC9V/1A |
|
功耗 |
發送器：5W 接收器：5W |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 112.4mm×78.9mm×27.9mm 接收器: 112.4mm×78.9mm×27.9mm |
|
外殼 |
鐵質材料 |
|
|
顏色 |
黑色 |
|
|
操作環境 |
存儲溫度 |
-40-80℃ |
|
濕度 |
0-95% (無凝結） |
|
|
工作溫度 |
-15℃-55℃ |
