HDMI光端機在運動會開幕式中的應用

數字光端機針對以使用計算機、攝像頭為主的特定監控、展示場合（如會議中心、演示大廳、關口檢查站、收銀站、軍演監控站等）將用戶計算機顯卡或者攝像頭輸出內容經由光纖長距離、實時傳送到遠程終端設備（計算機顯示器、電視墻、投影儀等）。從而實現了視頻高清分辨率、無延時、長距離光纖通訊轉換應用，可以把視頻延長達20公里（單模）。

運動會開幕式現場，要求兩個攝像頭的內容通過矩陣切換顯示到主席臺的四個HDMI顯示器上。有主席臺和觀眾席兩個高清攝像機，觀眾席后面的攝像機與HDMI矩陣距離4米，中間采用HDMI線直接連接，主席臺攝像機離HDMI矩陣距離在200米，中間采用HDMI光端機連接。HDMI矩陣輸出2路信號，一路信號輸出到400米遠處的兩個HDMI顯示器上，另外一路信號輸出到400米以外的另外兩個HDMI顯示器上。由于DVI-D和HDMI都屬于數字視頻接口，因此通過轉接線可以相互轉換。

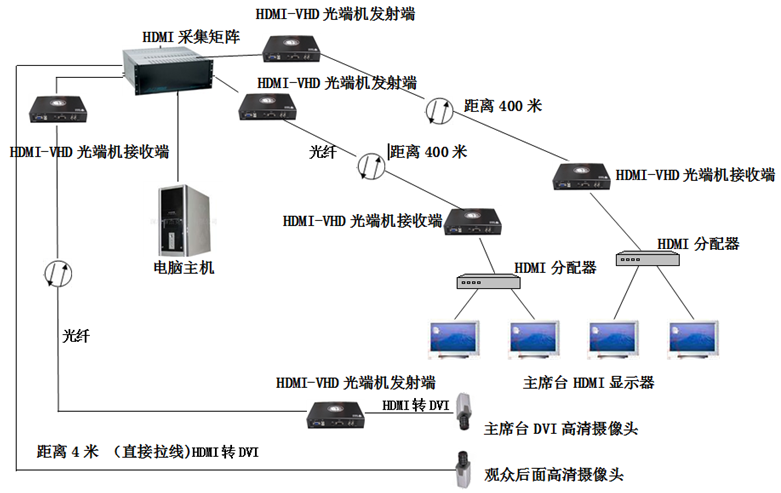

方案圖如下：
