VGA音視頻光端機應用于服務器信息發布方案
Time: 2017-03-22
需求分析
某公司需要把服務器上的VGA音視頻信號分配延長到遠端24個大屏上，距離在800-2000米不等。每三個顯示器為一組集中在一個地方。要求達到高清的分辨率。
系統設計
由于延長距離較遠，網線無法達到傳輸要求。所以要采用光纖傳輸。一個信號源擴展出多24個信號輸出，采用音視頻分配器。首先采用8口的音視頻分配器，接入8套VGA音視頻光端機，每套光端機后再接入4口的音視頻分配器，通過音視頻延長線接入每一組的三個顯示器。
系統方案的優越性
1），可同時傳輸音視頻，支持高清分辨率1080P。
2），視頻畫面清晰無延時。
3），整個系統采用數字信號進行傳輸。
4），光纖作為傳輸介質，布線方便，傳輸距離遠，具有較強的抗干擾能力，能適應各種各樣的復雜環境。
5），純硬件設備，即插即用，不需任何調試。
6），方便安裝和擴展。
7），性價比高。

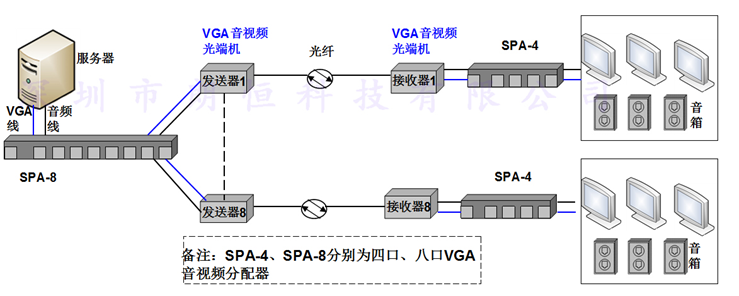

方案示意圖：
產品資料：

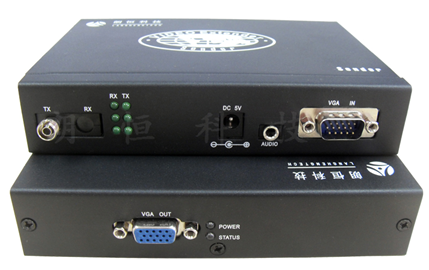

1,VGA音視頻光端機
技術參數
|
|
輸入信號 |
一路（VGA、AUDIO） |
|
輸出信號 |
發送器一路VGA |
|
|
傳輸距離 |
2000米(多模)，20千米(單模) |
|
|
視頻及接口類型 |
視頻輸入接口 |
HD15PIN(公制VGA) |
|
視頻輸出接口 |
HD15PIN(母制VGA) |
|
|
視頻分辨率 |
支持1080p |
|
|
音頻 |
3.5mm 立體聲 |
|
|
光學部分 |
光輸入、輸出接口 |
單/多模 SC/FC型 |
|
傳輸波長 |
850nm/1310nm/1550nm |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 138mm×115mm×30mm |
|
外殼 |
鐵質材料 |
|
|
顏色 |
黑色 |
|
|
凈重 |
0.76Kg |
|
|
電源部分 |
適應電壓范圍 |
市電輸入：100-240V~50-60HZ |
|
發送器功耗 |
<6W |
|
|
接收器功耗 |
<6W |
|
|
操作環境 |
工作溫度 |
-15℃-55℃ |
|
存儲溫度 |
-40-80℃ |
|
|
濕度 |
0-95% (無凝結） |
2，VGA音視頻分配器
技術參數:
1.信號類型:VGA AUDIO
2.輸入端口:1 PORT
3.輸出端口:8PORTS
4.視頻輸入:1Vp-p / 75Ω
5.視頻增益:0db≤DG≤1db
6.音頻輸入:2.2Vp-p / 10KΩ
7.音頻增益:-1db≤DG≤0db
8.信號帶寬: 350M/-3db
9.最大分辨率: 1920×1440@85HZ
10.電壓范圍:AC185V-250V 50/60Hz
11.額定功率:8W
12.產品尺寸：337x180x70mm
13.產品重量：1.2kg
14.外 殼:金屬
15.環境溫度:-10℃-40℃
16.毛重:2.12Kg
