IPVA-200S用于解決一條網線傳輸多路VGA信號方案

需求分析：

有很多工程項目往往有些時候因為擴展或者別的原因造成在當初規劃的鋪設傳輸線路不足，這里就有一個類似的案例，施工現場只剩下一條網線，但是要傳輸四臺DVR的VGA信號到遠端，如果采用傳統的VGA延長器只能夠傳輸一路VGA信號，無法滿足要求，如果要重新布線的話，施工較困難，很不方便。

解決方法：

解決辦法是在一條線路上采用數字傳輸方式集成傳輸多路信號。此方案最大優點是支持接入局域網，組網靈活，方便擴展。其次，抗干擾性較強，可以用于較為復雜的環境。

 此方案首先說明鏈路帶寬問題，四套IPVA-200S發送器和接收器所接入交換機端口，百兆、千兆端口都可以，但是交換機之間級聯的鏈路必須是千兆鏈路，所以用于交換機級聯的端口必須至少是1G的端口，而且中間的線路也必須是能夠支持傳輸千兆網絡。

第二，所有的發送器和接收器接入同一網絡，那么如何保證每對發送器和接收器一一對應的傳輸呢，通過設置不同的IP地址無法實現，只有通過對交換機進行劃分VLAN的方式，把四套延長器每對應的一套劃入不同的四個VLAN當中，所以此方案對交換機的選取有一定的要求，必須能夠支持VLAN的劃分。

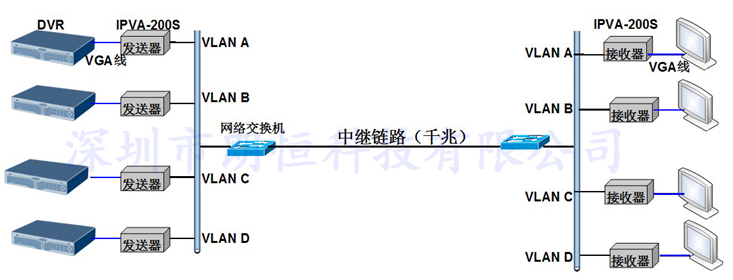

方案連接圖如下：

系統方案優勢：

1，產品性能穩定，質量可靠，IPVA-200S能夠長期、連續、穩定的運行。純硬件設備，即插即用，默認不需需要設置IP地址和MAC地址。

2，方便管理，如果接入現有的網絡，即需要設置特定的IP和MAC地址，用戶可以通過WEB登陸方式進行修改。

3，實施簡單方便，組網靈活，IPVA-200S默認支持組播，如果多個接收器與一個發送器在同一VLAN可以實現遠端各點顯示相同畫面。

4，對網線質量要求相對較低，可以用于網線質量低劣的場合。抗干擾性較強，可以用于較為復雜的環境。符合目前很多布線不規范的現狀 。

5，視頻傳輸畫面清晰無延時，能夠支持高清1080P分辨率。

6，方便擴展，只要交換機有足夠的端口可以接入更多的發送器和接收器。

產品資料：

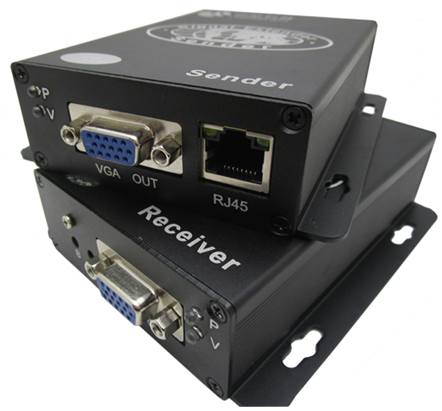

1，IPVA-200S(VGA音視頻網絡傳輸器)

應用領域
      此產品廣泛應用于計算機、視頻監控、大屏幕廣告、教育、銀行證劵系統，多媒體功能廳、數字標牌、地鐵、車站、機場、醫院、工廠、電梯、酒店、部隊或是比較惡劣復雜工程環境等多種場合和領域。
